　　我們的下一個關注焦點，是電池的物料清單成本;為了這個我們得多知道一些電池的結構。下面的圖四就是我們開始拆解iPhone 6 Plus的鋰電池，將電池外面的鋁箔剝開，露出內部封住電池芯的聚合物薄膜;進一步將該聚合物薄膜剝離之后，就露出了在外面的鋁制陰極集電層(aluminum cathode collector)，如圖五。　　

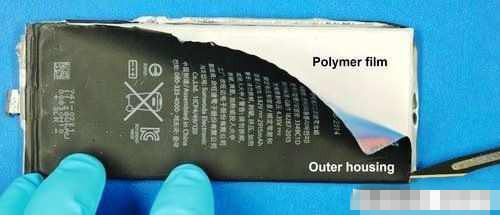

將iPhone 6 Plus電池外殼切開

　　圖四　將iPhone 6 Plus電池外殼切開　　

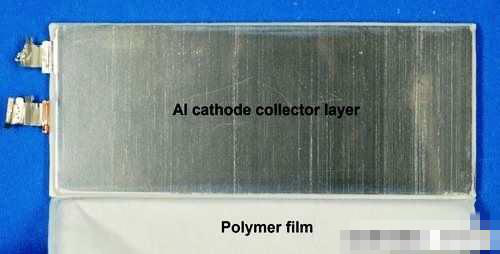

鋁制陰極集電層

　　圖五　鋁制陰極集電層

　　下圖六是iPhone 6 Plus鋰電池的剖面圖，顯示其層狀結構。該電池內含11個陰極(cathode)，以及10個鋁制陽極，集電層是并聯的。陽極與陰極的電極，都各自以活性層涂布，然后一個個往上堆疊;分隔層(separator layer)插入在陽極與陰極之間，以避免短路，同時又能讓陽極與陰極之間的鋰離子相互傳遞。

圖六　iPhone 6 Plus 鋰電池的剖面圖

圖六　iPhone 6 Plus 鋰電池的剖面圖

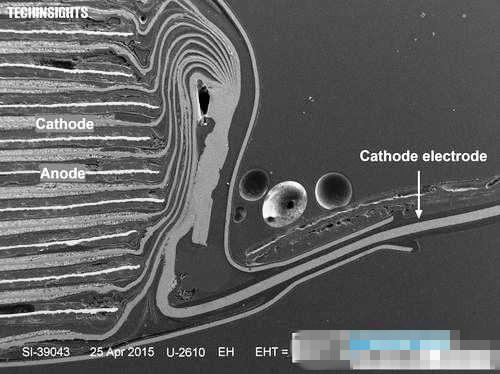

　　圖七顯示的則是電池的側邊，陰極集電層被焊在一起，形成電池的陽極端點(anode battery terminal);陽極集電層則以類似的形式被帶出封裝外部。　　　　

iPhone 6 Plus 鋰電池的陰極端點

　　圖七　iPhone 6 Plus 鋰電池的陰極端點
