在晶體管收音機(jī)之后，得到廣泛普及的便攜式產(chǎn)品應(yīng)該是收錄兩用機(jī)。1963年，日立制作所推出了收音機(jī)與開放卷軸錄音機(jī)二合一的產(chǎn)品。這據(jù)說是日本的第一臺(tái)收錄兩用機(jī)。最初的“卡帶錄音機(jī)+收音機(jī)”在1968年由愛華（AIWA）制造，以此為契機(jī)，各大家電制造企業(yè)相繼在1970年代向市場(chǎng)投放商品。收錄兩用機(jī)當(dāng)時(shí)也是以干電池為電源，因?yàn)榘惭b了多節(jié)大塊頭的1號(hào)、2號(hào)干電池，所以分量相當(dāng)重。
談到重量，就不能不提初期的家用攝像機(jī)的電池。從1970年代中期開始，攝像機(jī)走進(jìn)了家庭。當(dāng)時(shí)，雖說是家用，但攝像機(jī)的體型大，能夠驅(qū)動(dòng)這個(gè)大家伙的二次電池，只有大塊頭的鉛蓄電池。成本可能也限制了選擇的范圍。在當(dāng)時(shí)，鎳鎘（以下稱：Ni-Cd）電池還非常昂貴。
攝像機(jī)用鉛蓄電池的尺寸與一條栗羊羹相仿，曾被戲稱為“栗羊羹電池”。原本就十分笨重的攝像機(jī)再裝上沉甸甸的栗羊羹電池，重到讓人用起來難免會(huì)閃到腰。當(dāng)時(shí)的二次電池背負(fù)著“三重苦”，也就是“重”、“不耐用（電池電量耗盡快）”、“充電時(shí)間長(zhǎng)”的課題，在移動(dòng)產(chǎn)品時(shí)代的入口徘徊不前。
從1960年代后半段開始，使用卡帶的小型磁帶錄音機(jī)、FM收音機(jī)、微型電視等便攜式電子產(chǎn)品不斷涌現(xiàn)，絕大多數(shù)產(chǎn)品使用一次電池，很少見到二次電池的身影。
然而，隨著這些產(chǎn)品使用頻率的增加，一次電池給用戶造成了沉重的成本負(fù)擔(dān)。這使得人們寄望于二次電池，開始把目光對(duì)準(zhǔn)了“擺脫三重苦”。
對(duì)于二次電池小型化、高性能的要求日漸增強(qiáng)是在便攜式音樂播放器流行（“Walkman”于1979年登場(chǎng)）、8mm錄像帶登場(chǎng)（1985年）的時(shí)候。當(dāng)時(shí)，AV產(chǎn)品向小型化發(fā)展，在室外使用已經(jīng)變得司空見慣。
Ni-Cd電池實(shí)現(xiàn)普及
當(dāng)時(shí)，Ni-Cd電池取代鉛蓄電池成為了電池的主角。便攜式音樂播放器開始使用俗稱為口香糖電池的超薄電池，攝像機(jī)使用的小型Ni-Cd電池組也登上了歷史舞臺(tái)。
這要?dú)w功于Ni-Cd電池的容量實(shí)現(xiàn)了顯著提升。舉例來說，索尼第一臺(tái)8mm攝像機(jī)使用的二次電池組型號(hào)為“NP-55”，使用5節(jié)略短于5號(hào)干電池的Ni-Cd電池。在1985年上市時(shí)，容量約為700mAh，順應(yīng)高容量化的呼聲，索尼對(duì)電池進(jìn)行改進(jìn)，到1989年，電池容量增加到了1300mAh（圖3）。

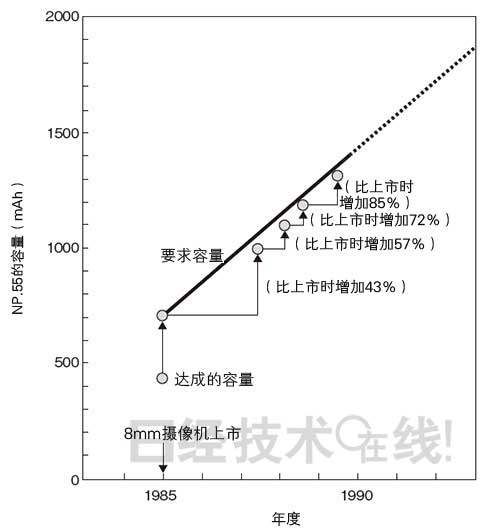

圖3：二次電池組“NP-55”的容量變遷
NP-55由5節(jié)Ni-Cd電池組成，得到了索尼第一臺(tái)8mm攝像機(jī)的采用。1985年上市之時(shí)的容量約為700mAh，1989年達(dá)到了1300mAh。
容量密度的提高得益于眾多的技術(shù)革新，其代表之一是下面介紹的發(fā)泡鎳基板。Ni-Cd電池的電極基板最初使用鎳的燒結(jié)體（燒結(jié)式鎳），之后開始采用發(fā)泡鎳基板。后者以聚氨酯泡沫和高分子纖維無紡布為起始原料。
無紡布首先經(jīng)過無電電鍍獲得導(dǎo)電性，接著經(jīng)過通常電鍍，在表面附著鎳，然后在高溫下煅燒。完成煅燒后，聚氨酯樹脂等基材將會(huì)消失，只留下鎳骨架。高分子基材原本具備的空隙原封不動(dòng)，制成的電極基板的多孔度非常高。空隙率從過去燒結(jié)式的80％增至最大98％，革命性地提高了活性物質(zhì)*的填充率。通過采用這種電極，容量大約可提高30％。
*活性物質(zhì)=參與發(fā)電反應(yīng)的正極和負(fù)極的物質(zhì)。電池是將正極與負(fù)極發(fā)生化學(xué)反應(yīng)產(chǎn)生的能量轉(zhuǎn)化為電能輸出的裝置，參與化學(xué)反應(yīng)的物質(zhì)叫作正極活性物質(zhì)、負(fù)極活性物質(zhì)。比方說，Ni-Cd電池的正極活性物質(zhì)是NiOOH（氫氧化鎳），負(fù)極活性物質(zhì)是Cd（鎘）。
發(fā)泡鎳基板登場(chǎng)是在1980年代后半段，而索尼在1970年代前半段，其實(shí)已經(jīng)在著手開發(fā)同類技術(shù)。當(dāng)時(shí)，索尼還將臺(tái)式計(jì)算器（與現(xiàn)在的計(jì)算器判若兩物的大型設(shè)備）商品化，內(nèi)置Ni-Cd電池作為電源。為實(shí)現(xiàn)電池的輕量化，該電池也使用了經(jīng)過無電電鍍和通常電鍍處理的無紡布作為基板。但遺憾的是我們沒有想到通過煅燒的方式清除無紡布基材。
不過，塞翁失馬焉知非福。如果我們的電極發(fā)展到了采用發(fā)泡鎳基板的程度，Ni-Cd電池（還有之后的Ni-MH電池）或許將會(huì)成為索尼電池的主力商品，使日后LIB的開發(fā)大幅延后。畢竟索尼是因?yàn)楫?dāng)時(shí)沒有強(qiáng)有力的二次電池商品，才把精力投入到了開發(fā)新型二次電池LIB。
現(xiàn)在回過頭來說攝像機(jī)用電源，攝像機(jī)對(duì)于電池增加容量的要求越來越高。
電池網(wǎng)微信
