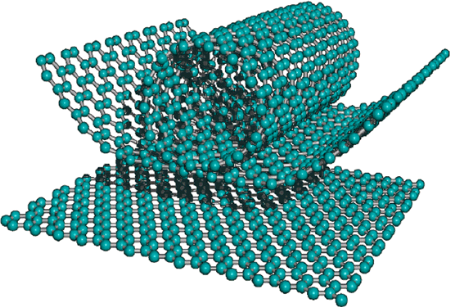

石墨烯是一種由碳原子構成的單層片狀結構新材料，是人類迄今為止發現的最薄、也是強度最大的二維材料，因其超強的堅硬度、非凡的導電性和極佳的透光性，被稱為“改變21世紀的材料”。然而，由于制備成本高，石墨烯的產業化應用遲遲舉步不前。波蘭科學家近期發明的石墨烯制備方法，使石墨烯的產業化生產成為可能。
自英國的兩位科學家在2004年成功分離出石墨烯這一神奇的納米材料后，低成本、高質量和大尺寸的石墨烯制備方法成了全球產業界和科研人員的攻堅目標。目前常見的石墨烯制備方法有物理剝離法和化學沉積法，前者是實驗室獲取高純度石墨烯的最重要手段，缺點是石墨烯的尺寸小且價格昂貴；化學方法雖然可以制備出大面積的石墨烯，但純度和質量都較低。
波蘭電子材料技術研究所石墨烯研究室主任沃基米什·斯圖賓斯基博士的最新專利技術，在石墨烯制備方法上實現了突破。同此前對碳化硅進行高溫加熱、在硅原子蒸發分解后提取石墨烯的過程相反，新的制備方法可以在相對低溫的條件下對碳化硅進行加碳處理，無需高溫分解硅原子即可獲得高純度的石墨烯，制備時間只有常規方法的1/10，價格也能降低到每平方厘米70美元。如果進行規模化生產，費用還將大幅降低，完全可以達到目前工業用硅的價格水平。與此同時，用該辦法制備而成的石墨烯，質量也較之前大幅提升。斯圖賓斯基博士也因這項研究成果獲得2012年度波蘭杰出科技成就獎。
據波蘭電子材料技術研究所所長齊格蒙特·烏欽斯基博士介紹，石墨烯是材料家族的新星，在電子、航天、新能源和半導體等眾多領域有著無比廣闊的應用潛力。石墨烯優良的導電性有可能取代硅成為超微型晶體管的制作材料，可使計算機的速度更快；其輕盈堅韌的特性，又是制作超輕防彈衣、超輕飛機材料的首選。最新的研究表明，利用納米技術可以把石墨烯制成一種DNA感測器，用來探測DNA鏈的旋轉和位置結構，為基因組測序技術開辟一條新路徑。
近年來，關于石墨烯的科學研究進展迅速，其產業化應用也如箭在弦上。據預測，石墨烯一旦批量生產，將在觸摸屏、儲能電池、傳感器、半導體、航空航天、軍工、生物醫藥等領域大展宏圖，成為下一個萬億級產業。巨大的市場前景，使得世界各國掀起了石墨烯研發和投資熱潮。據不完全統計，2012年世界各國共有3520項有關石墨烯的研究申請了專利，但其中絕大多數仍未走出實驗室。因此，新的石墨烯制備技術最終能否造福人類，最終取決于其能否順利投入產業化生產。
